Pañuelo: Membrana de Lona Tensada, sin Estructura Intermedia
Cubre grandes superficies con muy poca estructura: mástiles inclinados y de 4 a 8 puntas de tensión.
Casi nada de estructura, y una gran superficie cubierta
El pañuelo es el elemento más ligero de la familia: como su nombre indica, es una cubierta en lona tensada por postes, sin estructuras intermedias. No hay vigas, no hay cerchas y no hay un apoyo en medio del espacio — el vano se salva de un lado al otro con la propia lona tensada, y eso es lo que permite cubrir grandes superficies con muy poca obra.
Lo que lo sostiene son mástiles inclinados atirantados mediante cables o tensores, que pueden ser de 4 a 8 puntas. Ese número no es estético: es lo que proporciona la tensión adecuada para el buen funcionamiento de la membrana, y de él dependen que la lona no se arrugue y que el conjunto trabaje como debe. Los cables bajan al piso, así que el pañuelo pide espacios libres de obstáculos alrededor de cada anclaje y cimentación propia para cada mástil.
La lona es PVC importada marca Pergotex, impermeable, con referencias traslúcidas o blackout que permiten un control térmico del espacio cubierto. Cuentan con protección UV y están especialmente tratadas para instalarse a la intemperie, y están diseñadas para soportar cualquier carga producida por viento y lluvia. Por encima de 362 m² el cubrimiento deja de ser estándar y pasa a resolverse como membrana especial.
Ingeniería y materialesFicha técnica
- Tipología
- Membrana tipo pañuelo: lona tensada por postes, sin estructuras intermedias
- Puntas de tensión
- De 4 a 8, con cables o tensores
- Anclaje
- Mástiles y cables al piso sobre cimentación propia; requiere espacio libre alrededor
- Cubierta
- Lona PVC importada Pergotex, traslúcida o blackout, con protección UV e impermeable
- Superficie estándar
- Hasta 362 m² — por encima se resuelve como membrana especial
- Resistencia al viento y lluvia
- Grado Beaufort 6-10, con certificación CE
- Cálculo estructural
- Incluido y calculado para el sitio de instalación
- Garantía
- 2 años desde la fecha de factura
Cuéntanos las medidas de tu espacio
Cada estructura se calcula sobre las dimensiones reales del vano, así que no hay precio de catálogo. Déjanos el ancho aproximado y el tipo de espacio y un asesor te acompaña desde el diseño hasta la instalación.

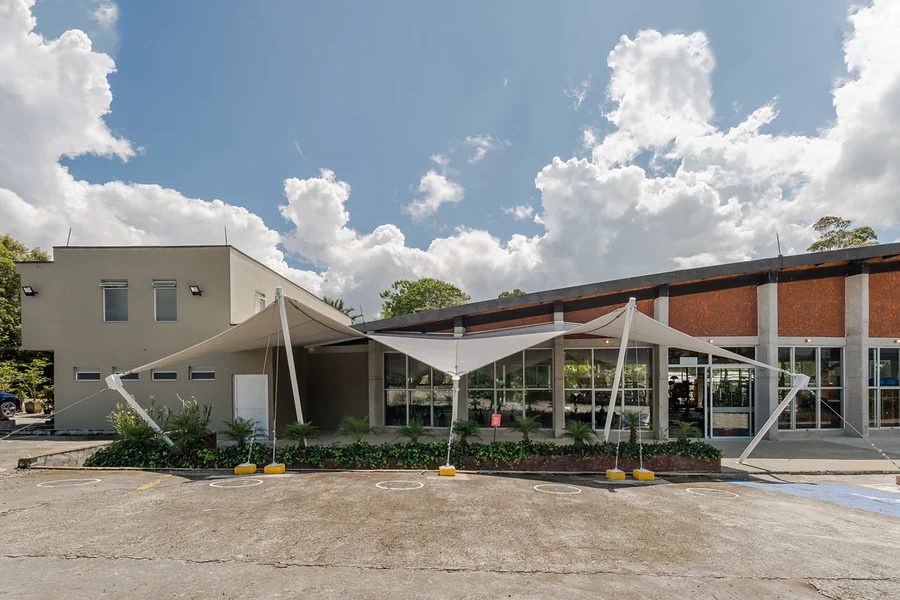

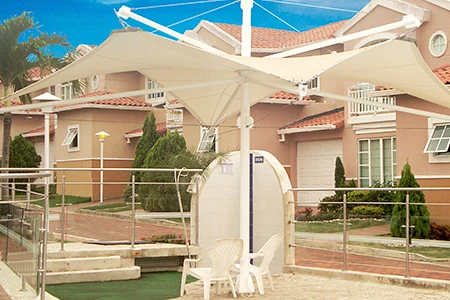

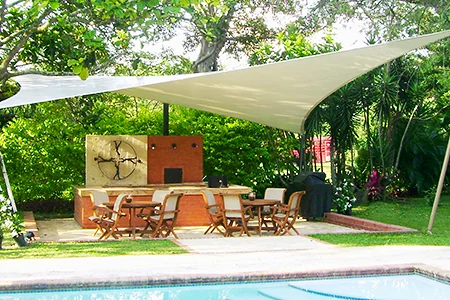

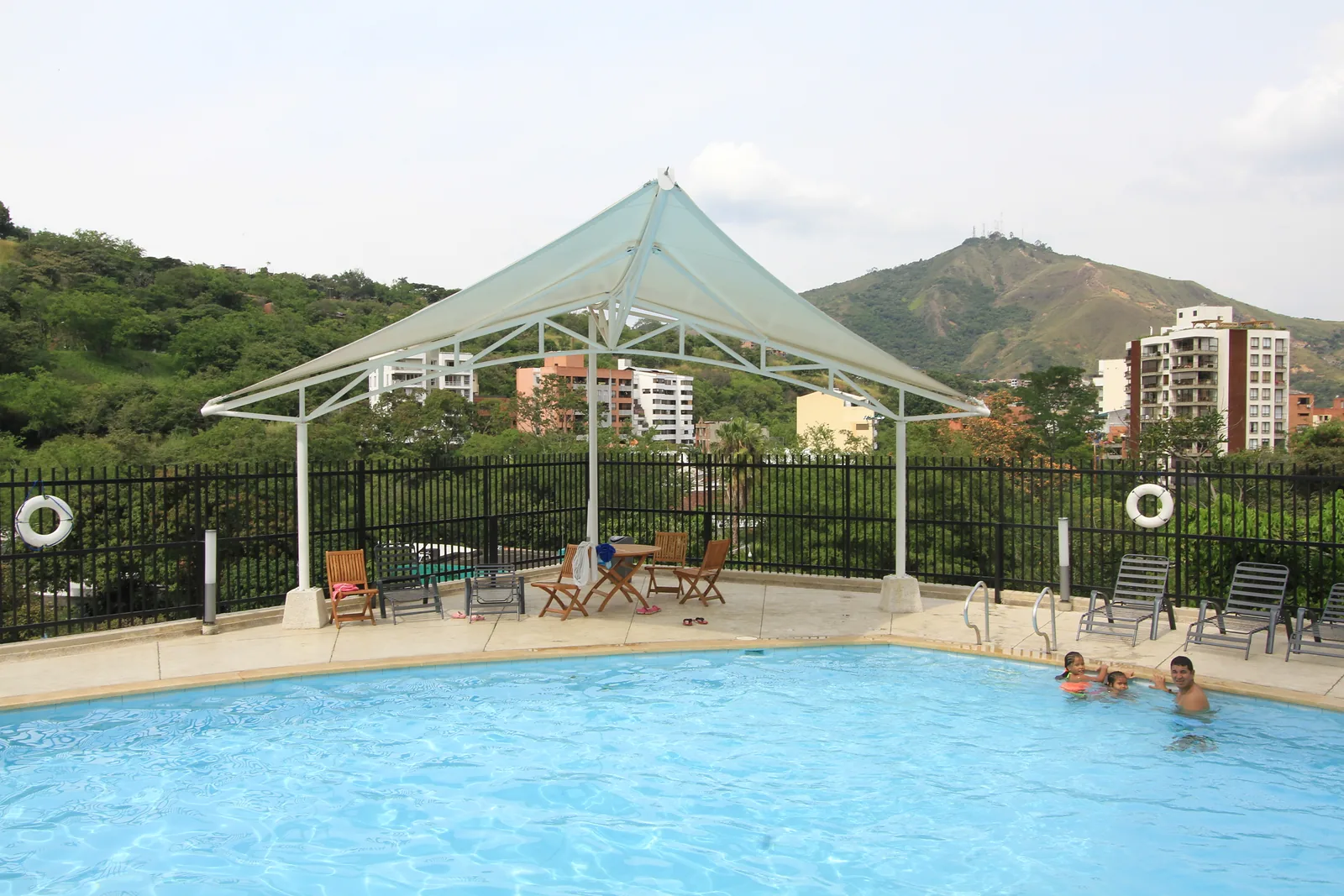

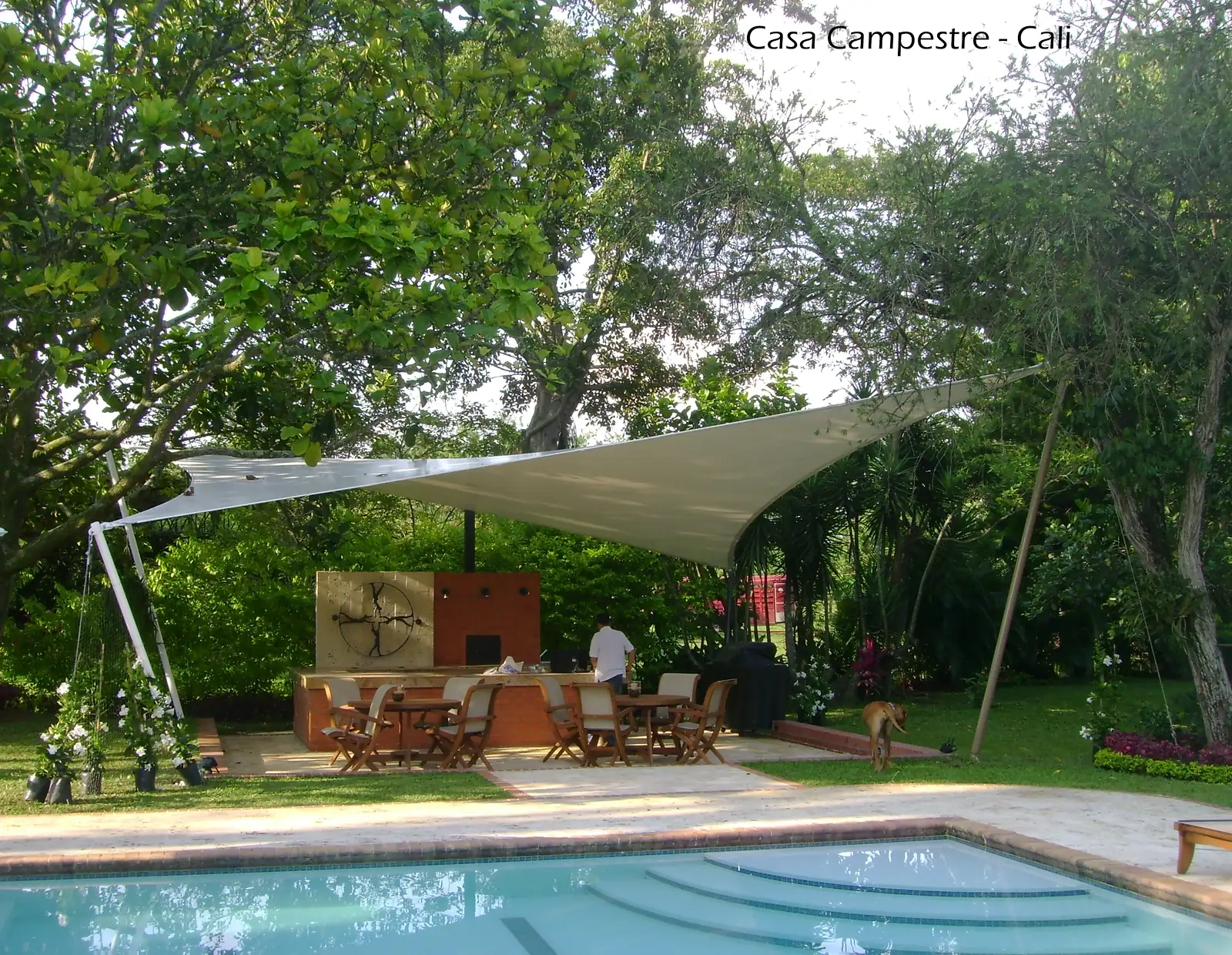

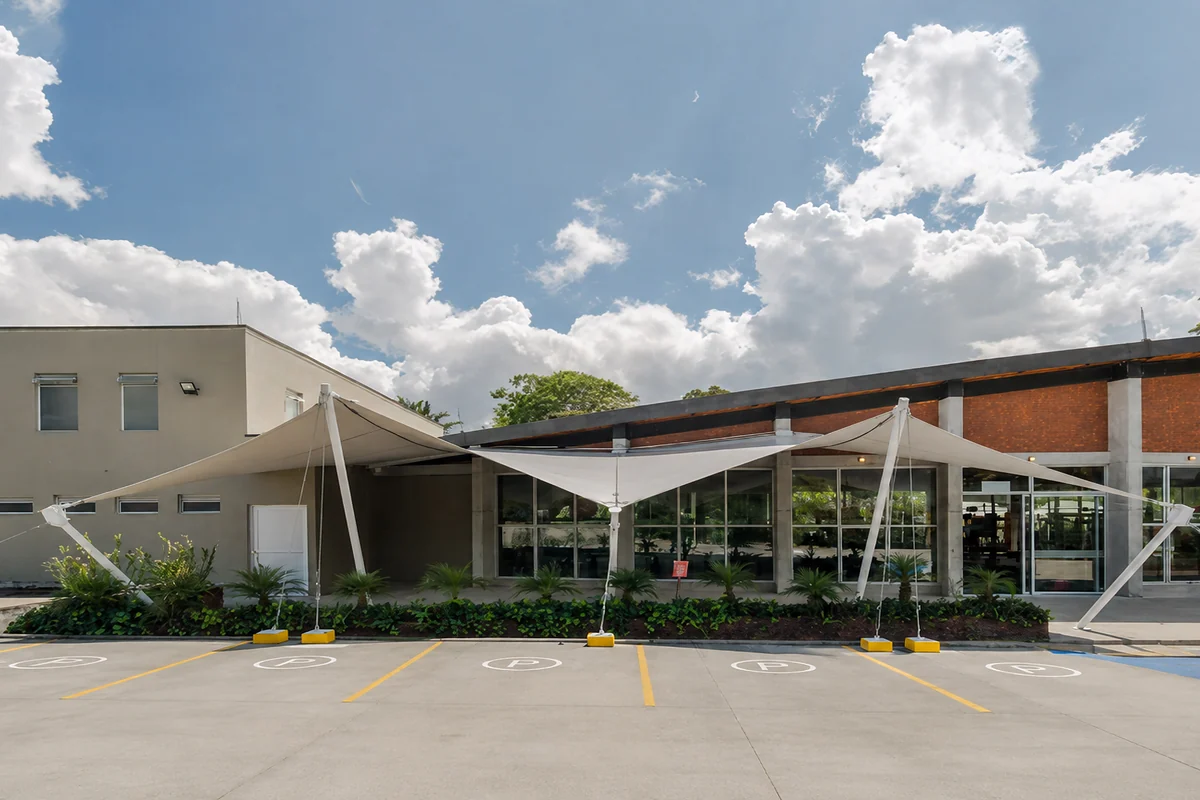

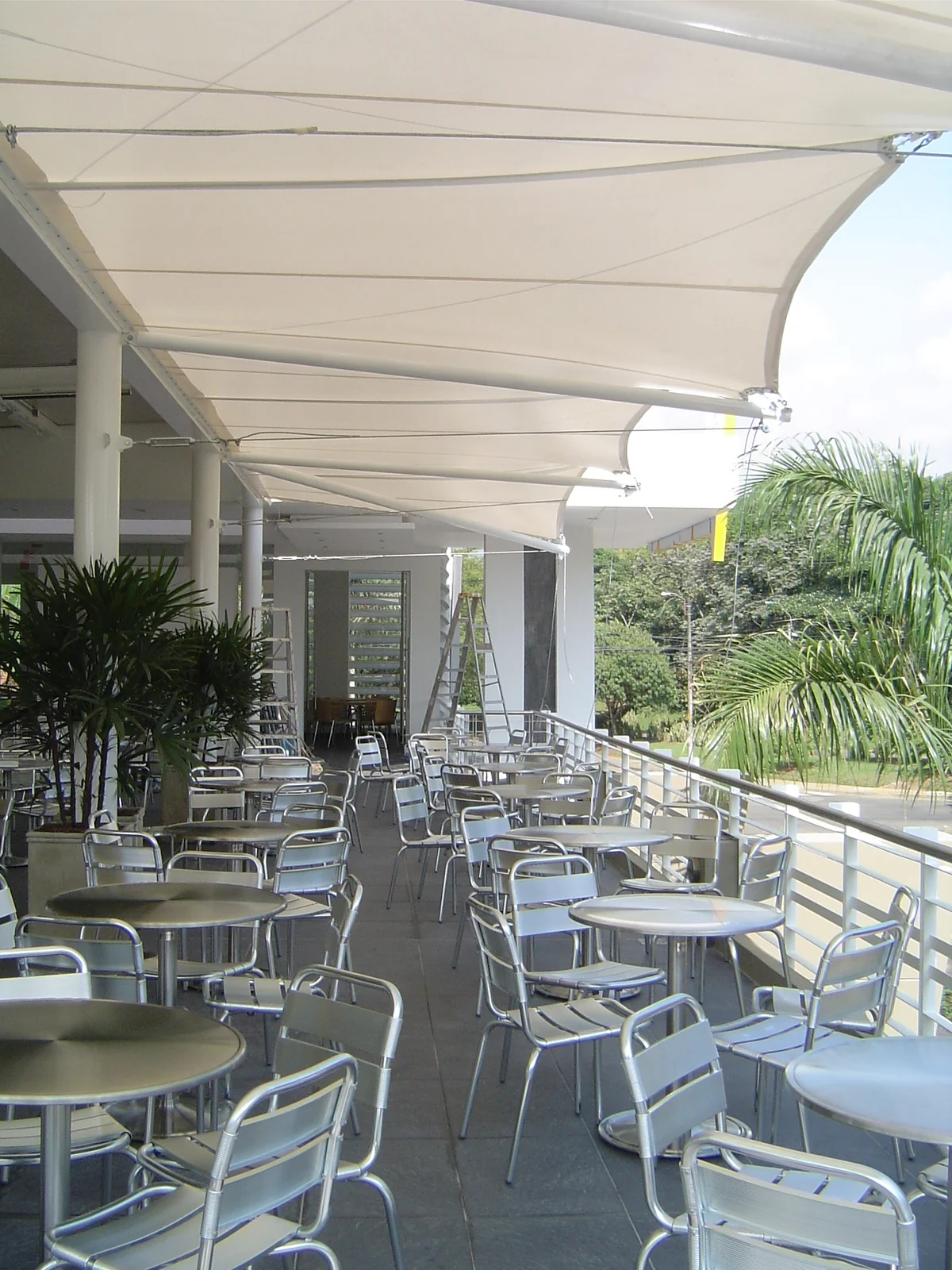

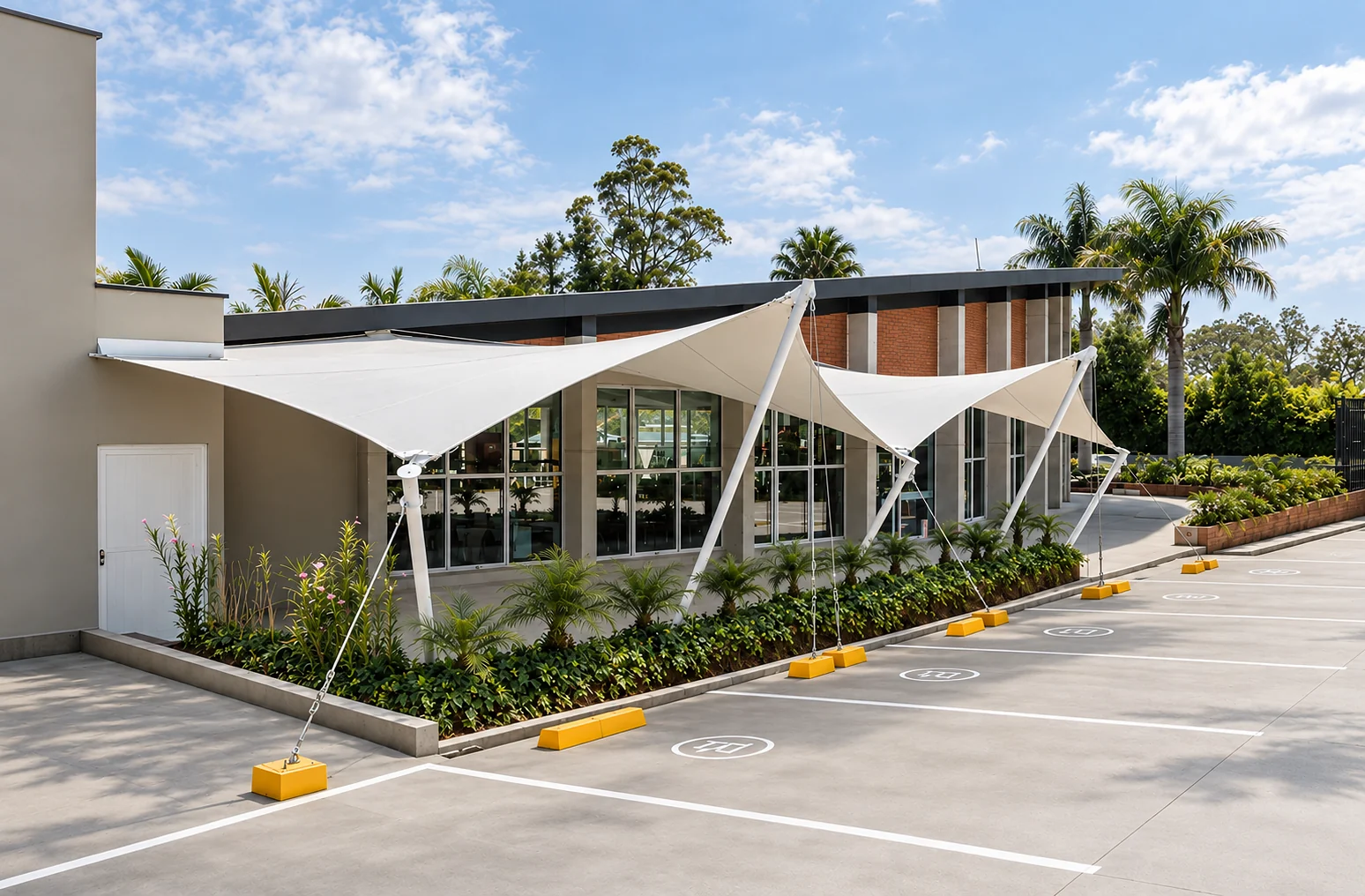

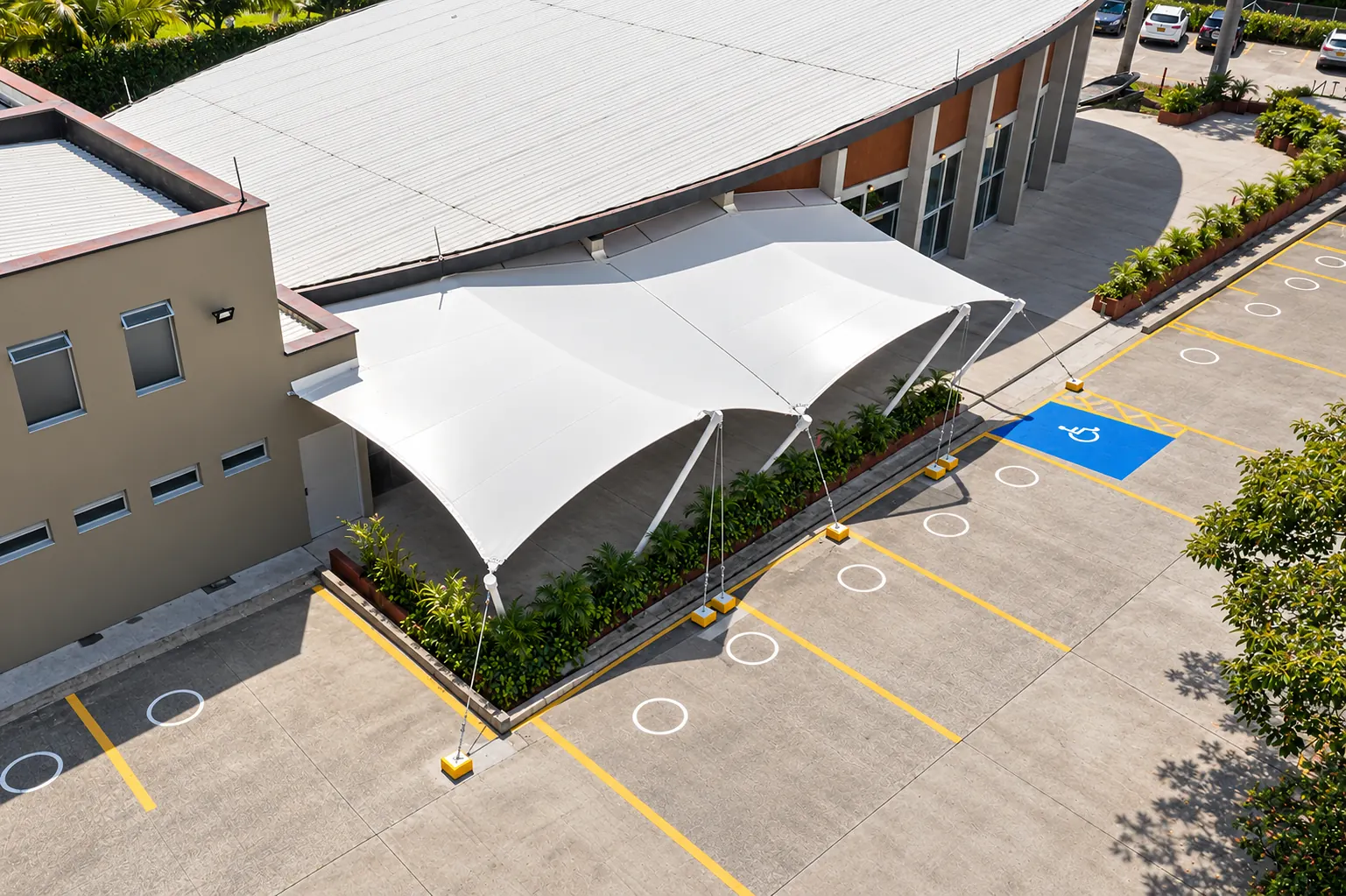

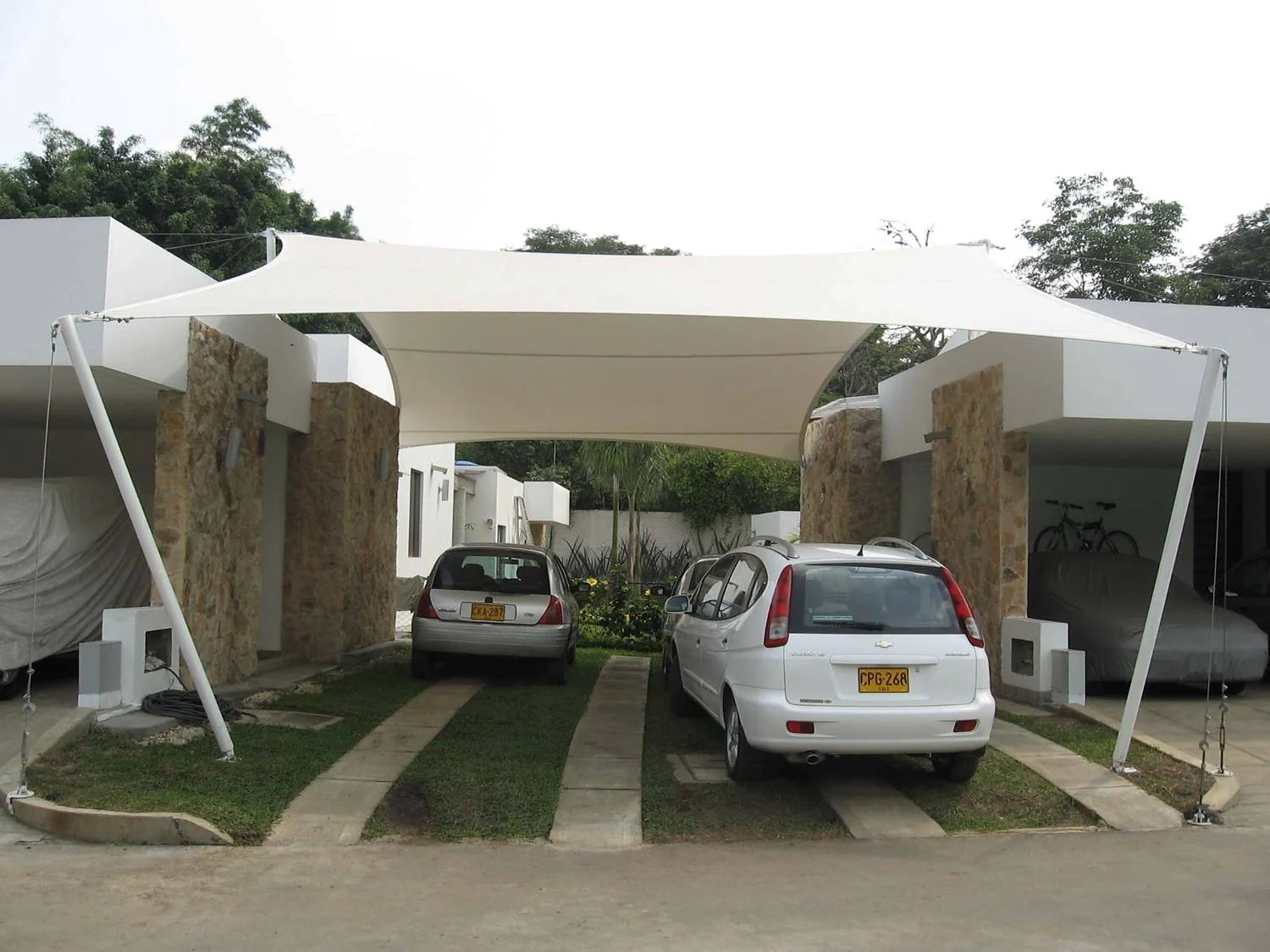

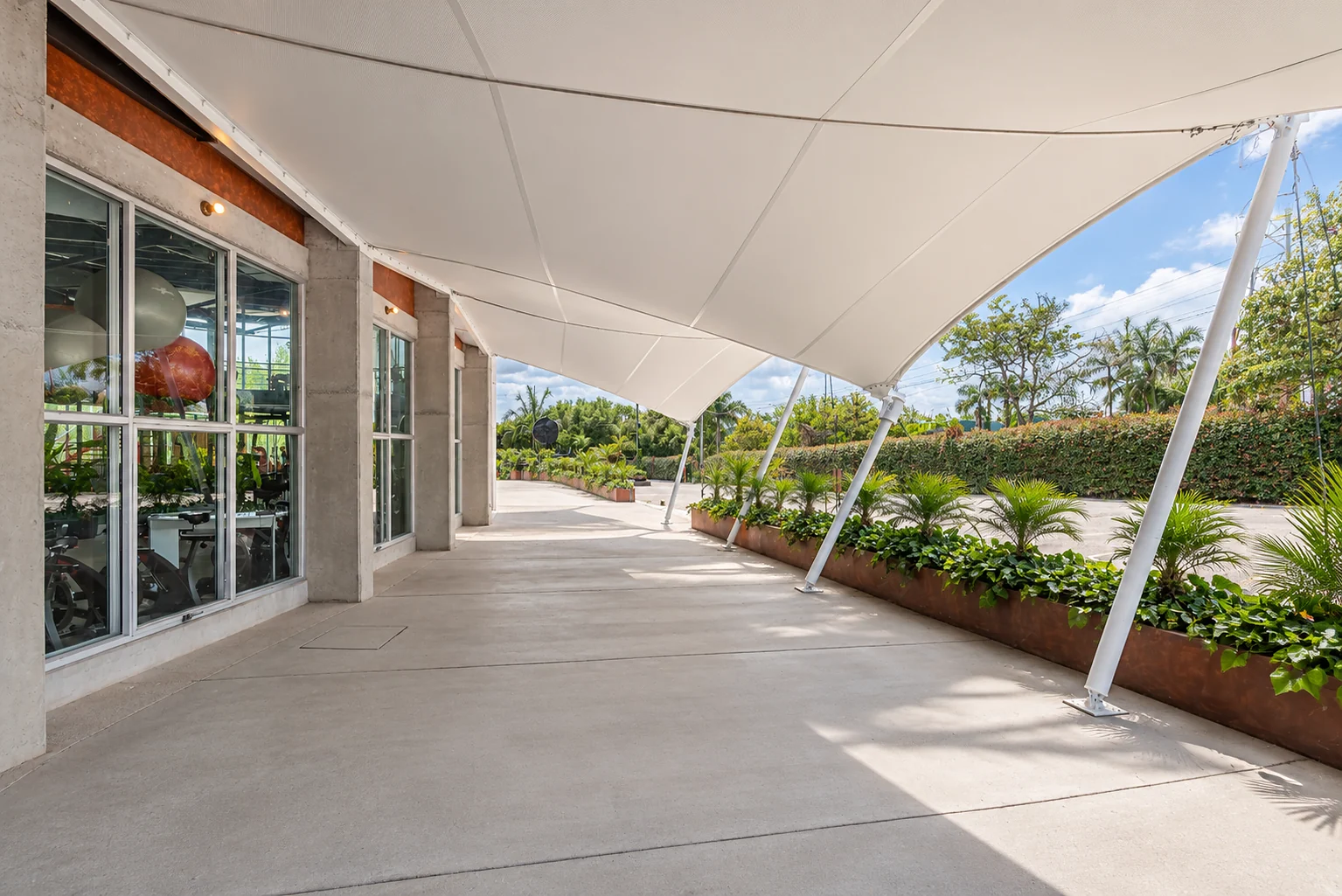

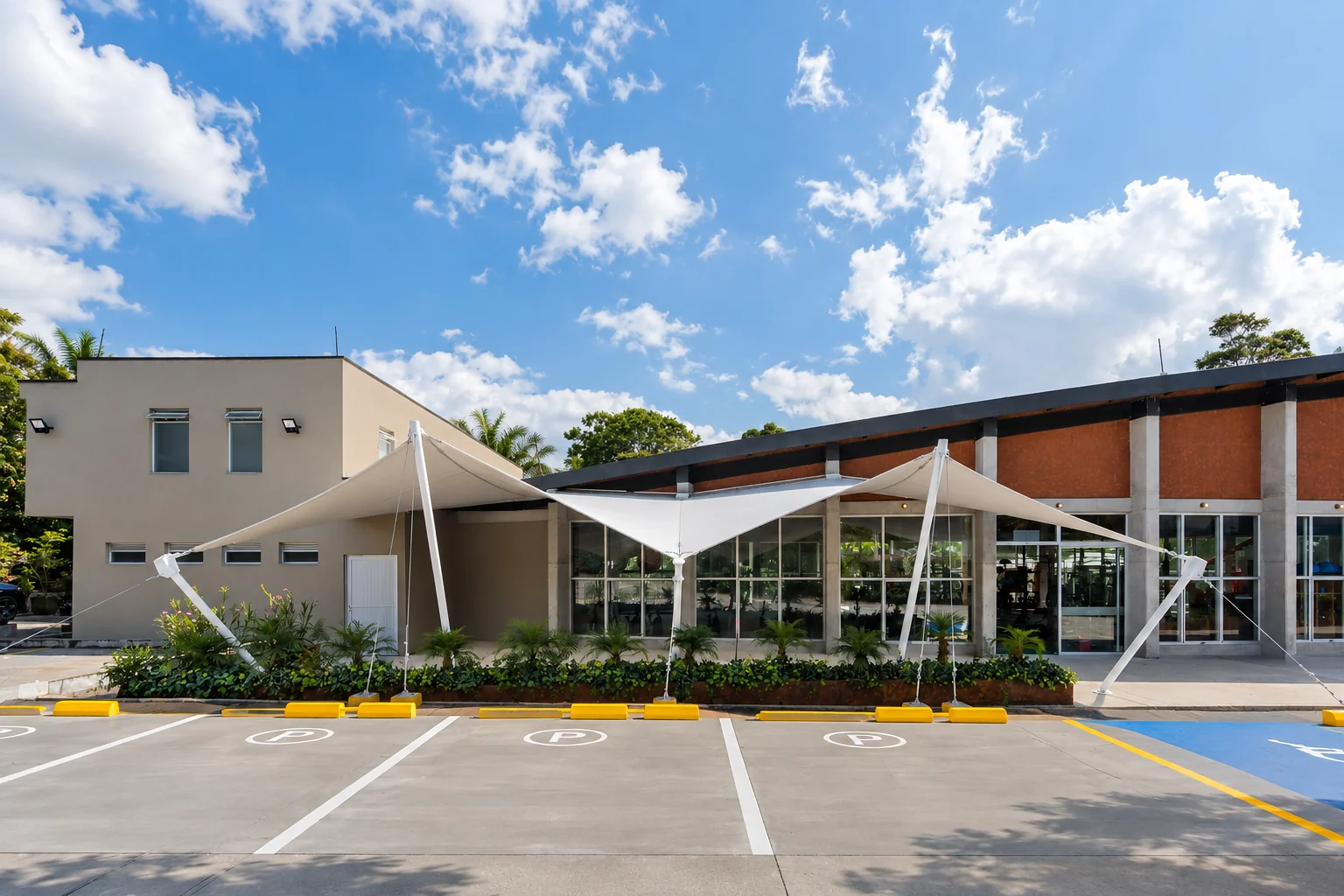

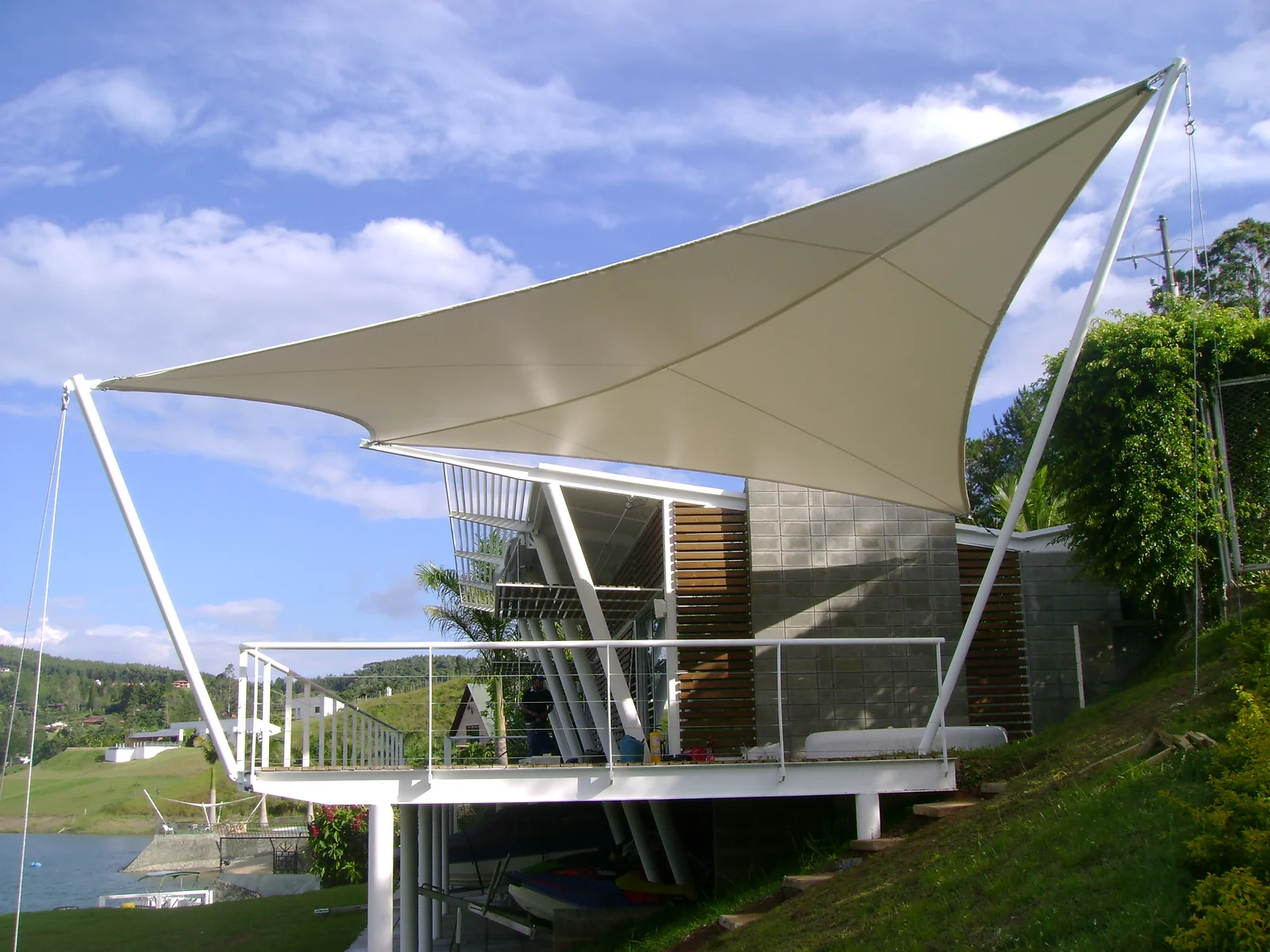

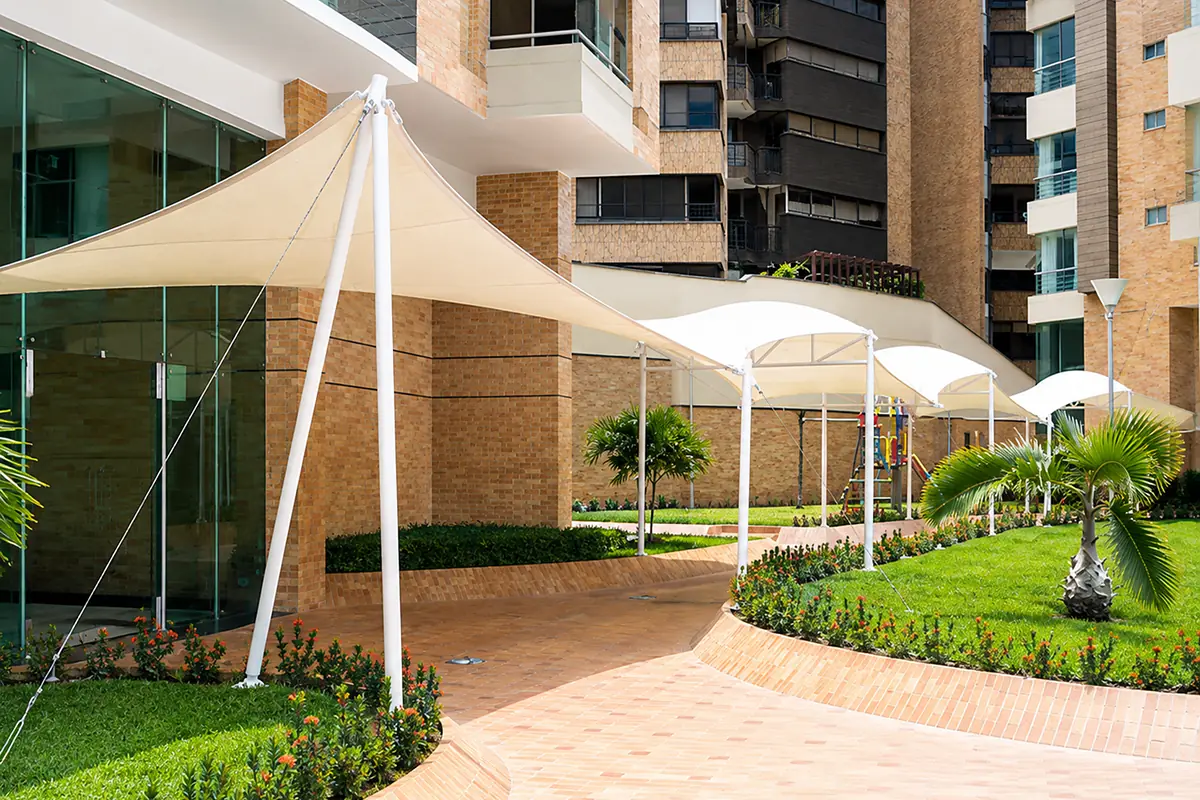

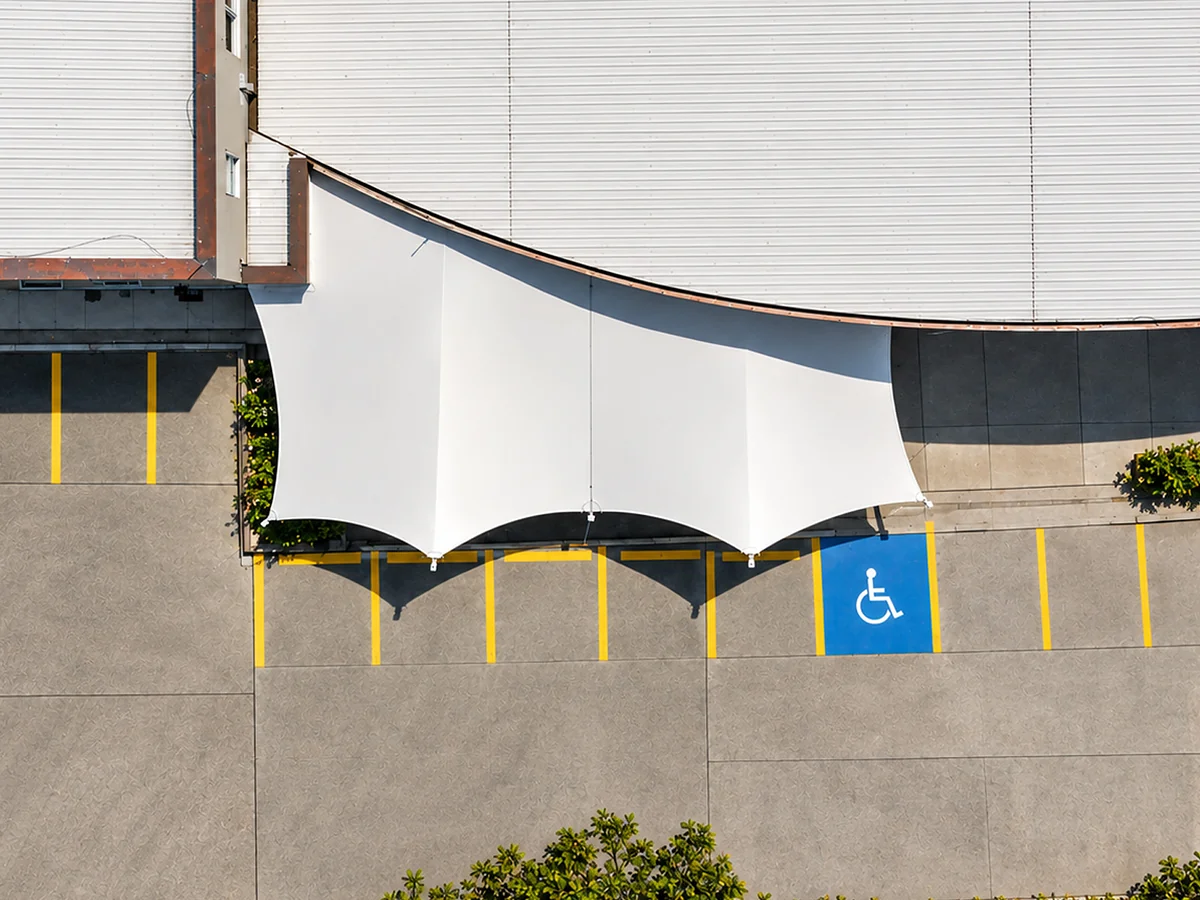

Cotizar PañueloMembranas tipo pañuelo instaladas
Cómo se tensa

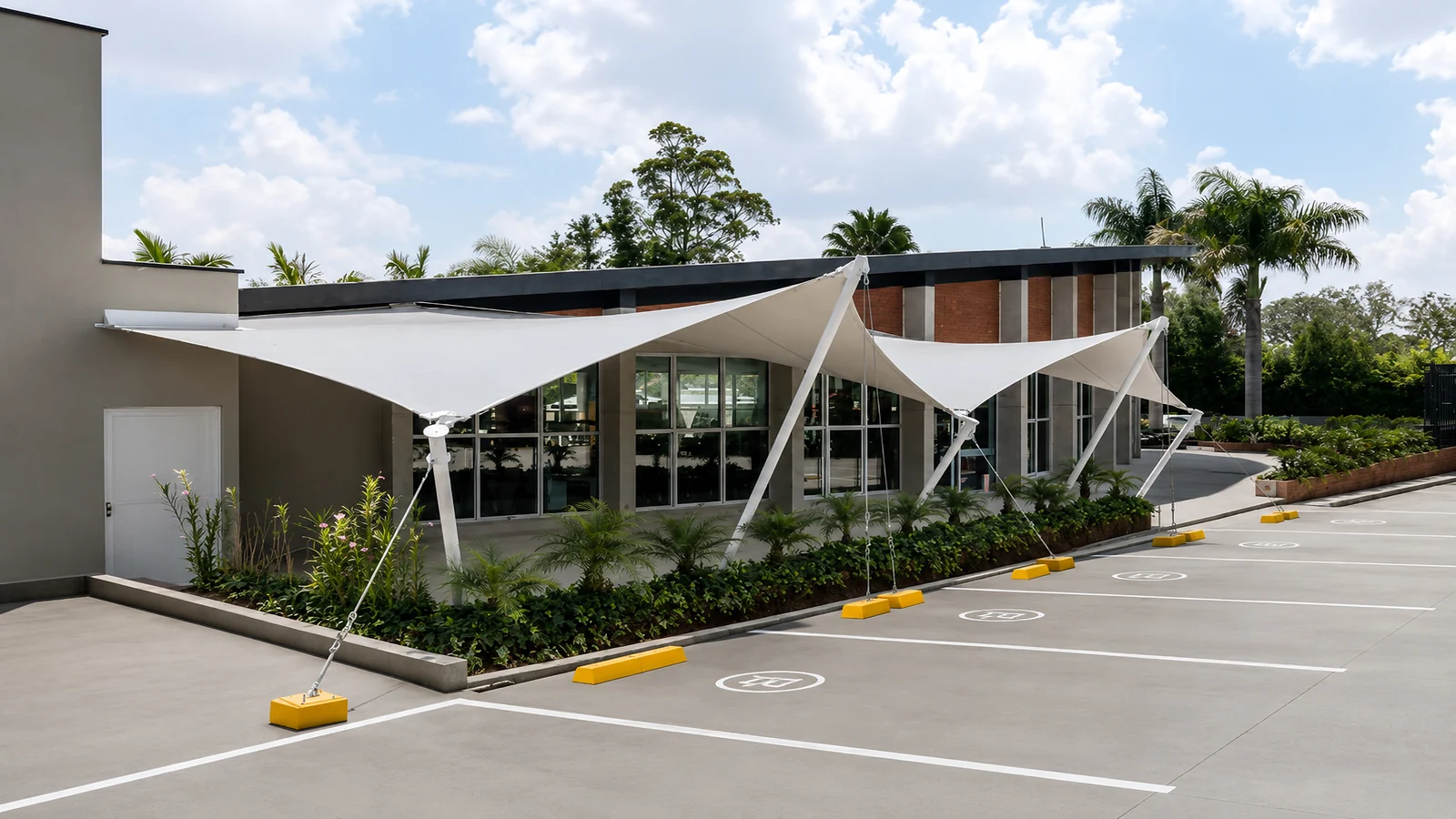

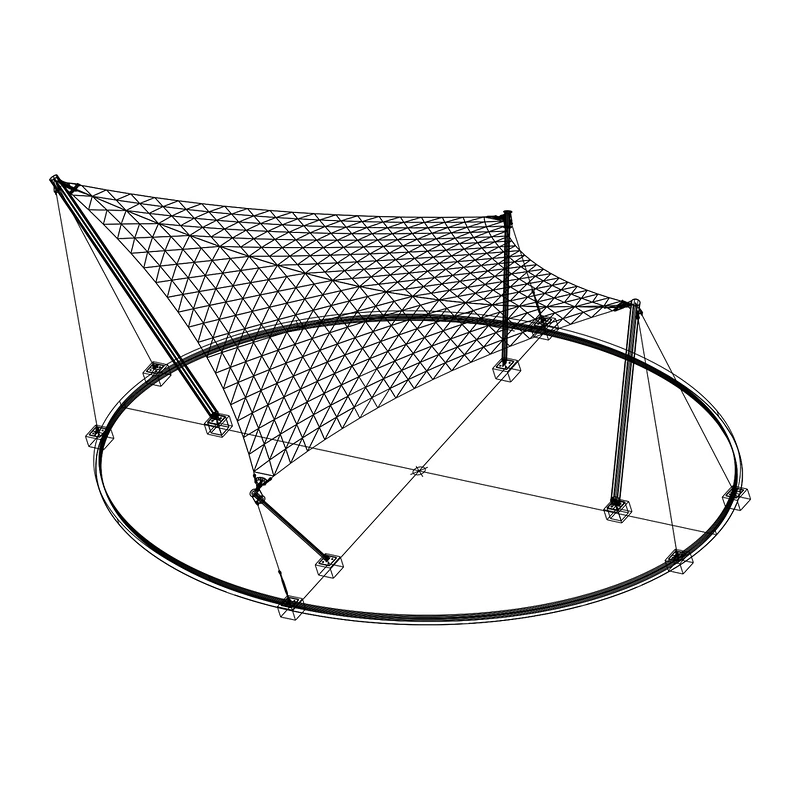

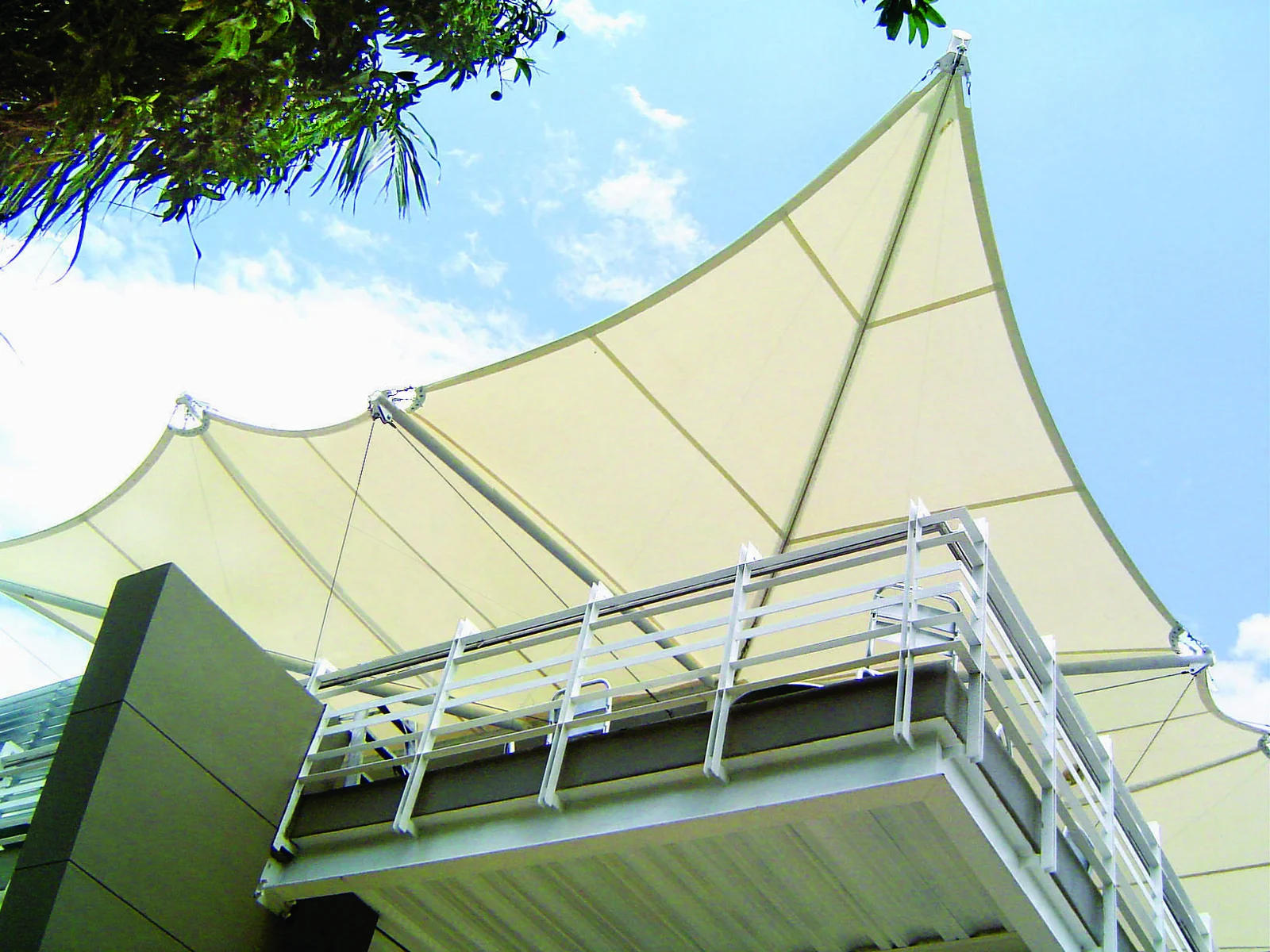

Mástiles inclinados de 4 a 8 puntas
Los mástiles se inclinan y se atirantan con cables o tensores en un reparto de cuatro a ocho puntas. Ese número es lo que da la tensión correcta a la lona: con menos puntas la membrana se arruga y con más se encarece sin ganar superficie. Cada punta se ancla al piso sobre cimentación calculada.

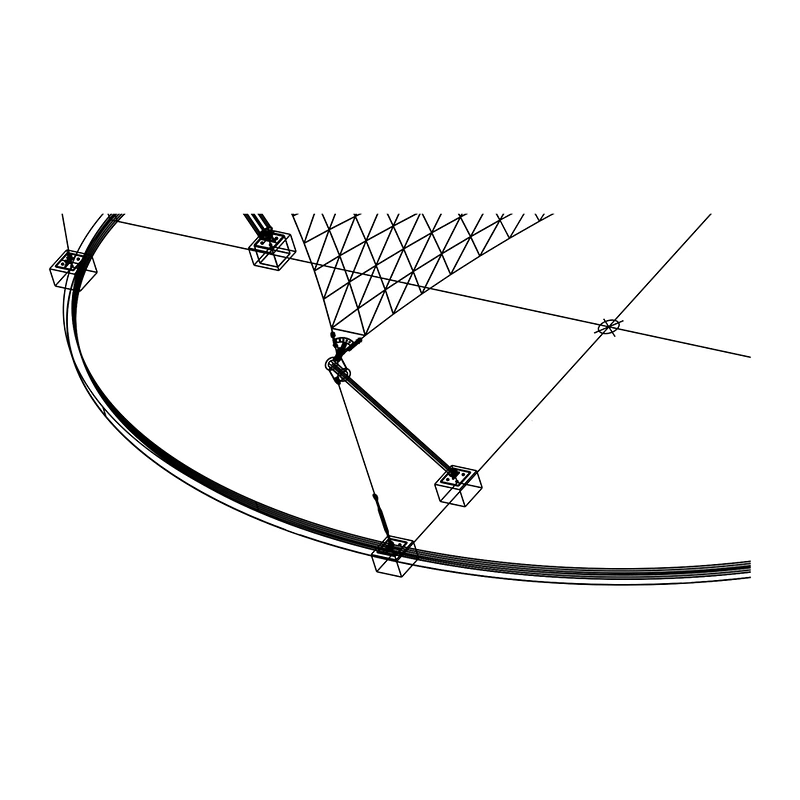

Cimentación y placas de anclaje
Todo mástil que baja al piso pide cimentación, y la que corresponde sale del cálculo estructural de la obra, no de una tabla. La placa de anclaje, los grilletes, los guardacabos y los prensacables van galvanizados; el mismo cálculo dimensiona el dado de concreto y el calibre del poste.
Acero, lona Pergotex y cables galvanizados
Acero estructural
Con el calibre que dicte el cálculo
La estructura va en acero estructural, con postes de distintos calibres: el que corresponde lo deciden el espacio, la proyección, la altura y el cálculo estructural de cada obra, no un catálogo. La tornillería y las sujeciones son también de acero.
- Acero estructural
- Calibre por cálculo
- Sujeciones en acero

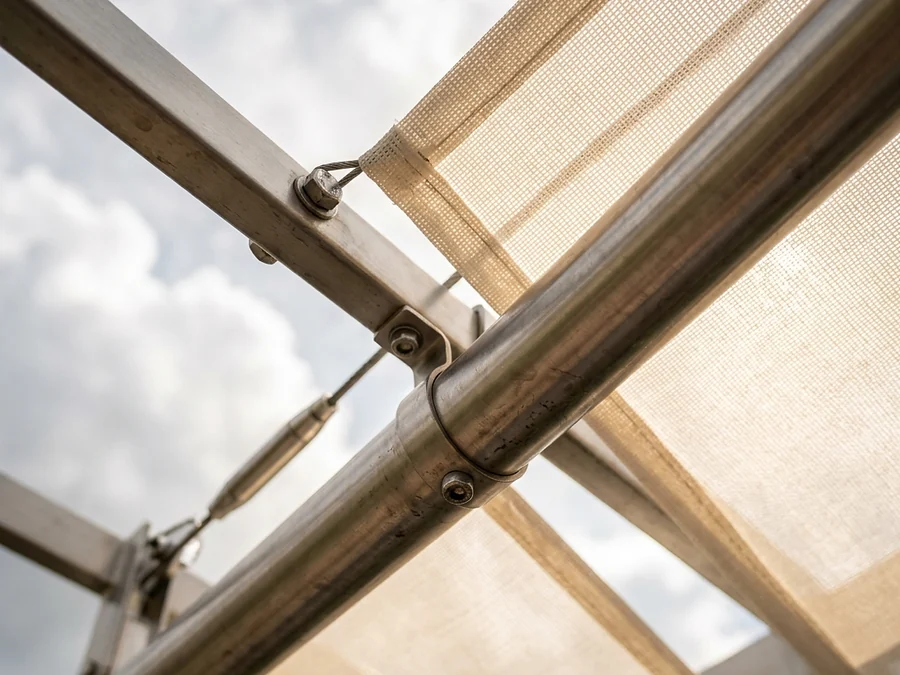

Lona PVC Pergotex
Traslúcida o blackout
Cubierta en lona PVC importada marca Pergotex, impermeable, con referencias traslúcidas o blackout: la elección entre las dos es la que decide si el espacio queda luminoso o en sombra plena. La base es PVC sobre fibras de poliéster de alta tenacidad.
- Impermeable
- Traslúcida o blackout
- PVC sobre poliéster de alta tenacidad
Cables de acero galvanizado y tensores
Perimetrales y de tensión
Cables de acero galvanizado en las dos funciones: los perimetrales, que cosen el borde de la lona, y los tensores, que llevan la carga a los anclajes. Los accesorios de conexión —grilletes, guardacabos y prensacables— van también galvanizados.
- Acero galvanizado
- Perimetrales y tensores
- Grilletes, guardacabos y prensacables
Accesorios en acero inoxidable AISI 304
Sin mantenimiento
Los accesorios metálicos van en acero inoxidable AISI 304 y no piden ningún mantenimiento. Que aparezcan manchas puntuales de óxido en las bridas es normal y no afecta a su calidad ni a su duración: no es un defecto que haya que atender.
- Acero inoxidable AISI 304
- Sin mantenimiento
- Manchas puntuales normales
Qué la hace funcionar

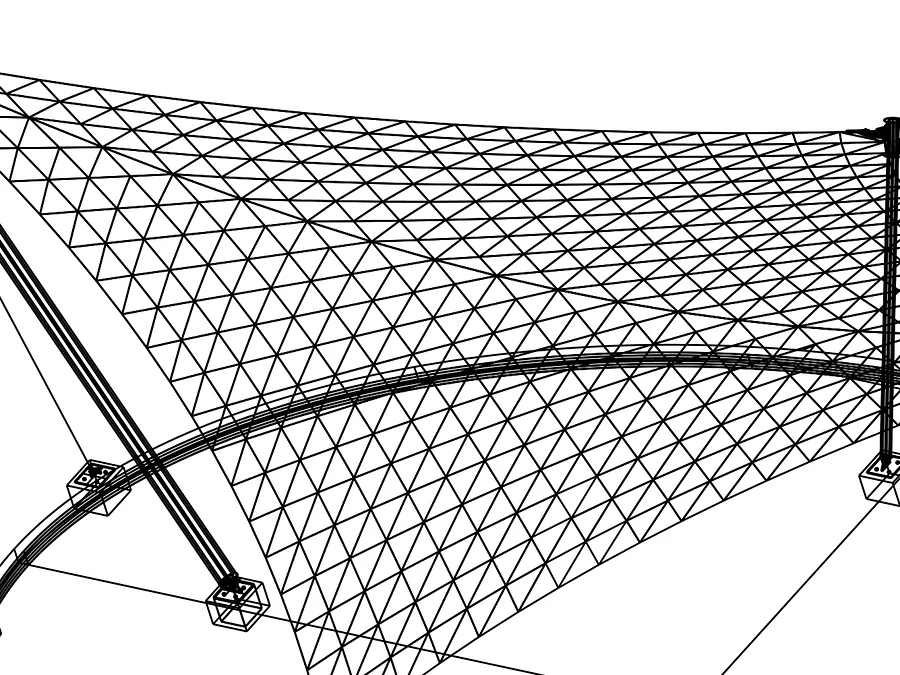

Cálculo estructural para cada obra
Se entrega con la membrana
Todas las membranas se entregan con cálculos estructurales hechos para el sitio concreto donde se instalan. De ahí salen el calibre de cada poste, la cimentación y el reparto de tensiones — y es lo que garantiza la estabilidad del producto ante condiciones climáticas exigentes.
- Cálculo por sitio
- Define calibres y cimentación
- Se entrega con la obra

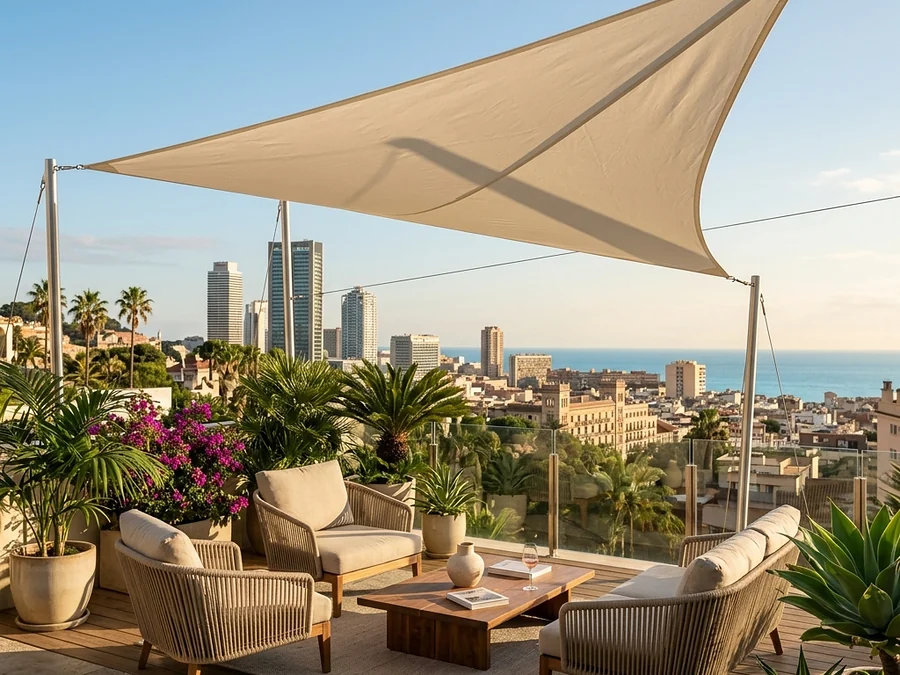

Traslúcida o blackout, y protección UV
El control térmico se elige al pedirla
La referencia de lona es la que fija cuánta luz pasa, y con ella el control térmico del espacio: traslúcida para una sombra luminosa, blackout para cortar el sol por completo. Las lonas llevan protección UV y tratamiento específico para quedarse a la intemperie.
- Traslúcida o blackout
- Protección UV
- Tratada para intemperie

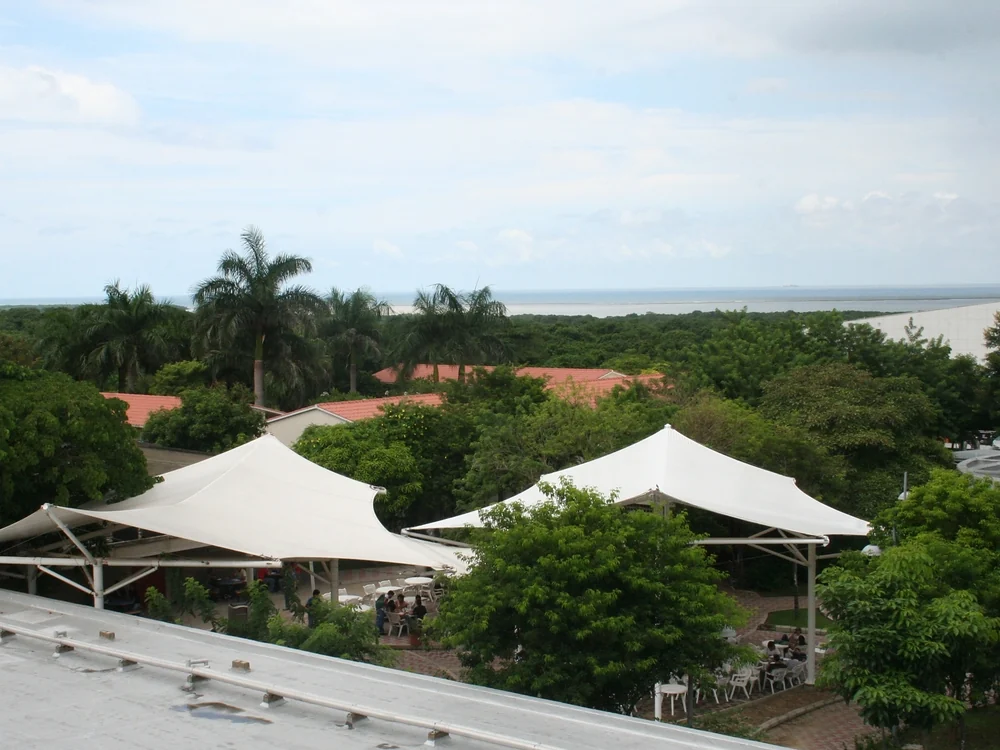

Resistencia al viento certificada
Grado Beaufort 6-10
El grado de resistencia al viento está verificado por el método UNE EN 1932 y declarado entre 6 y 10 en la escala Beaufort, con los soportes de instalación de la tabla de cargas del manual de colocación. Las prestaciones y la seguridad se declaran conforme a UNE EN 13561, con declaración de conformidad CE.
- Beaufort 6-10 (UNE EN 1932)
- UNE EN 13561
- Declaración CE

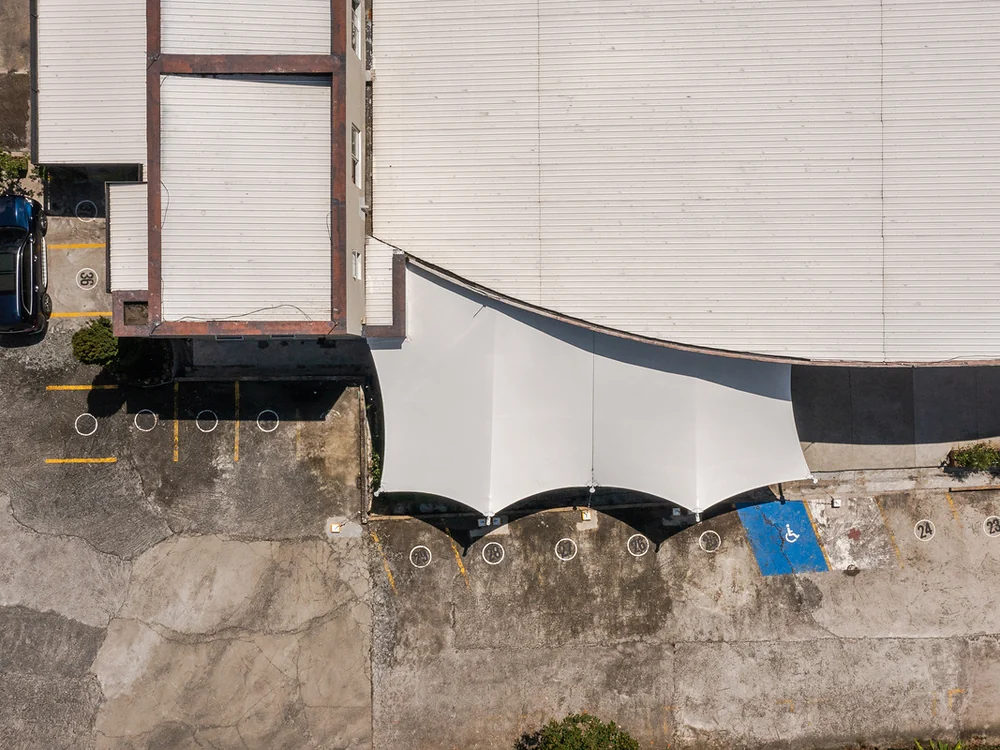

La doble curvatura evacúa el agua
Sin canal y sin pendiente construida
La membrana no lleva canal: es su propia geometría de doble curvatura la que conduce el agua hacia los puntos bajos. Por eso el mantenimiento consiste en retirar lo que se acumule sobre la lona y en sus desagües —hojarasca sobre todo, si hay árboles de hoja caduca cerca—: un desagüe obstruido es lo único que hace rebosar una membrana.
- Doble curvatura
- Sin canal
- Limpiar los desagües
Preguntas frecuentes
¿Cuánto espacio necesita alrededor?
Los mástiles y los cables se anclan al piso sobre cimentación propia, y el espacio alrededor de esos anclajes tiene que quedar libre de obstáculos.

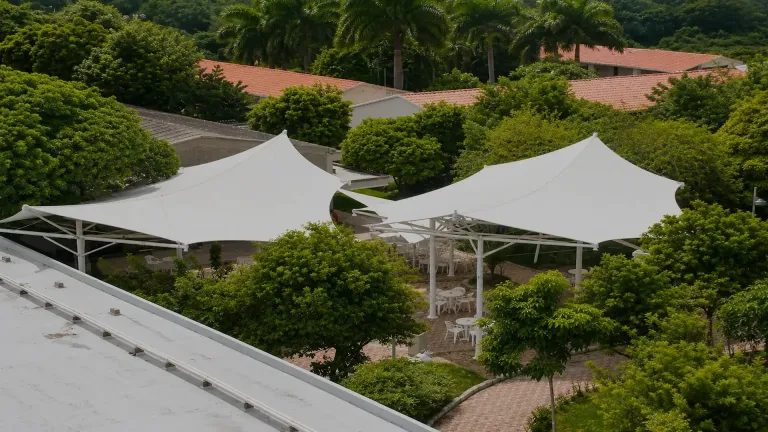

Si no se puede cimentar alrededor, la solución es la membrana autoportante, que tensa contra su propia estructura sin guayas al suelo.
¿Cuántas puntas puede tener?
De 4 a 8 puntas de tensión, con cables o tensores. La lona va tensada por los postes, sin estructuras intermedias por debajo.
¿Cuánta superficie cubre?
Hasta 362 m² como medida estándar; por encima se resuelve como membrana especial.
¿Resiste la lluvia y el viento?
Se diseña para cualquier carga producida por viento y lluvia, con resistencia de grado Beaufort 6-10 verificada por el método UNE EN 1932. La lona es PVC importada marca Pergotex sobre fibras de poliéster de alta tenacidad, con protección UV, impermeable y tratada para intemperie.
¿Qué garantía tiene?
Dos años desde la fecha de factura. El cálculo estructural va incluido y se hace para el sitio de instalación.
¿Cómo se cotiza?
Con el cálculo del sitio. El precio depende de la superficie, del número de puntas de tensión, de la cimentación que exijan los anclajes y de la referencia de lona —traslúcida o blackout—.
Otros modelos de Tensoestructuras
Toda la línea de Tensoestructuras

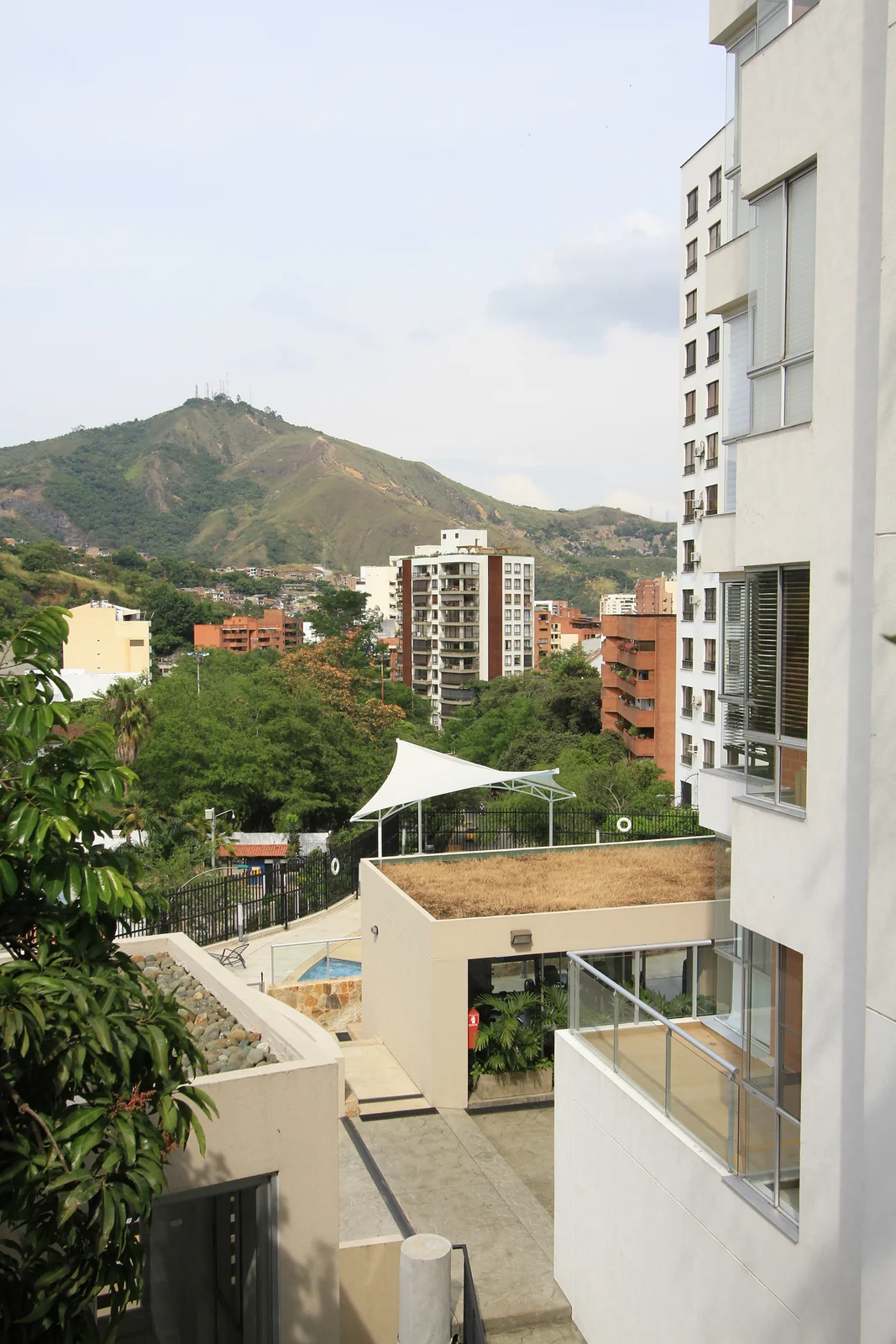

Proyectos con Pañuelo
Cotiza tu membrana tipo pañuelo
El pañuelo se dimensiona sobre el área a cubrir y sobre dónde se pueden clavar los anclajes: es lo que decide cuántas puntas de tensión lleva, entre 4 y 8. Cuéntanos el espacio y si alrededor hay sitio libre para los tensores, y un asesor te dice qué configuración corresponde y qué cimentación pide. Fabricamos e instalamos en toda Colombia, con sedes en Cali, Bogotá, Medellín y Barranquilla.
