Especial: Membranas Tensadas de Gran Formato
Cuando el pañuelo pasa de 362 m², la autoportante de 198 o la de pared de 103.
Lo que empieza donde acaba la medida estándar
Se catalogan como membranas especiales todas aquellas que, dentro de los tres tipos principales —autoportante, pared y pañuelo—, sobrepasan su medida estándar: el pañuelo por encima de 362 m², la autoportante por encima de 198 y la de pared por encima de 103. No es otro producto: es el mismo, resuelto a una escala en la que cada decisión pesa más y en la que el cálculo estructural deja de ser un trámite para convertirse en el proyecto.
Sus mástiles están inclinados mediante cables o tensores que pueden ser de 3 a 8 puntas, y es ese reparto el que proporciona la tensión adecuada para el buen funcionamiento de la membrana a esa escala. El cubrimiento es en lona PVC importada marca Pergotex, impermeable, con referencias traslúcidas o blackout que permiten un control térmico de los espacios — y en un cubrimiento de estas dimensiones esa elección cambia el clima de todo un patio, no de una terraza.
Cuentan con protección UV, son impermeables y están especialmente tratadas para instalarlas a la intemperie. Están diseñadas para soportar cualquier carga producida por viento y lluvia, y como todas nuestras membranas se entregan con cálculos estructurales hechos para el sitio donde se instalen: de ahí sale el calibre de cada poste, la cimentación de cada anclaje y el reparto de tensiones del conjunto.
Ingeniería y materialesFicha técnica
- Tipología
- Membrana de medida especial: aplica cuando un pañuelo, autoportante o pared supera su tamaño estándar
- Umbrales
- Pañuelo más de 362 m² · Autoportante más de 198 m² · Pared más de 103 m²
- Puntas de tensión
- De 3 a 8, con cables o tensores
- Estructura
- Acero estructural, calibre definido por el cálculo de cada proyecto
- Cubierta
- Lona PVC importada Pergotex, traslúcida o blackout, con protección UV e impermeable
- Resistencia al viento y lluvia
- Grado Beaufort 6-10, con certificación CE
- Cálculo estructural
- Incluido y calculado para el sitio de instalación
- Garantía
- 2 años desde la fecha de factura
Cuéntanos las medidas de tu espacio
Cada estructura se calcula sobre las dimensiones reales del vano, así que no hay precio de catálogo. Déjanos el ancho aproximado y el tipo de espacio y un asesor te acompaña desde el diseño hasta la instalación.
Cotizar EspecialMembranas especiales instaladas
Los tres modos de anclaje
Mástiles inclinados de 3 a 8 puntas
En las medidas especiales el reparto de puntas se abre: de tres a ocho, según la luz que haya que salvar y la forma del terreno. Son los mástiles inclinados y sus cables los que proporcionan la tensión adecuada para que la membrana funcione a esa escala.

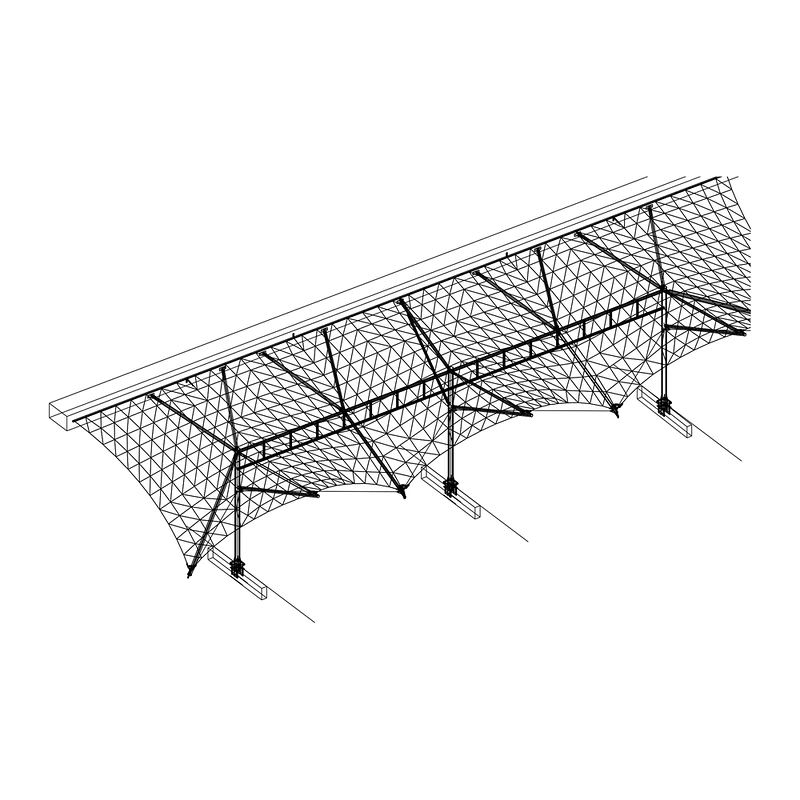

Mástiles y cables al muro
La estructura tubular se ancla a la propia fachada —a columnas, a vigas, a concreto reforzado o a otro elemento estructural— y los cables suben al muro en lugar de bajar al piso. La proyección que se puede alcanzar la fija la estructura de esa fachada, no la lona.
Sobre su propia estructura portante
Los cables se atirantan contra una estructura portante propia y no contra el piso. Es la solución cuando no hay sitio para tensores, o cuando no se quieren guayas cruzando una zona por la que pasa gente: la membrana se sostiene a sí misma y el suelo queda libre.
Cimentación y placas de anclaje
Todo mástil que baja al piso pide cimentación, y la que corresponde sale del cálculo estructural de la obra, no de una tabla. La placa de anclaje, los grilletes, los guardacabos y los prensacables van galvanizados; el mismo cálculo dimensiona el dado de concreto y el calibre del poste.
Acero, lona Pergotex y cables galvanizados
Acero estructural
Con el calibre que dicte el cálculo
La estructura va en acero estructural, con postes de distintos calibres: el que corresponde lo deciden el espacio, la proyección, la altura y el cálculo estructural de cada obra, no un catálogo. La tornillería y las sujeciones son también de acero.
- Acero estructural
- Calibre por cálculo
- Sujeciones en acero
Lona PVC Pergotex
Traslúcida o blackout
Cubierta en lona PVC importada marca Pergotex, impermeable, con referencias traslúcidas o blackout: la elección entre las dos es la que decide si el espacio queda luminoso o en sombra plena. La base es PVC sobre fibras de poliéster de alta tenacidad.
- Impermeable
- Traslúcida o blackout
- PVC sobre poliéster de alta tenacidad
Cables de acero galvanizado y tensores
Perimetrales y de tensión
Cables de acero galvanizado en las dos funciones: los perimetrales, que cosen el borde de la lona, y los tensores, que llevan la carga a los anclajes. Los accesorios de conexión —grilletes, guardacabos y prensacables— van también galvanizados.
- Acero galvanizado
- Perimetrales y tensores
- Grilletes, guardacabos y prensacables
Accesorios en acero inoxidable AISI 304
Sin mantenimiento
Los accesorios metálicos van en acero inoxidable AISI 304 y no piden ningún mantenimiento. Que aparezcan manchas puntuales de óxido en las bridas es normal y no afecta a su calidad ni a su duración: no es un defecto que haya que atender.
- Acero inoxidable AISI 304
- Sin mantenimiento
- Manchas puntuales normales
Qué la hace funcionar
Cálculo estructural para cada obra
Se entrega con la membrana
Todas las membranas se entregan con cálculos estructurales hechos para el sitio concreto donde se instalan. De ahí salen el calibre de cada poste, la cimentación y el reparto de tensiones — y es lo que garantiza la estabilidad del producto ante condiciones climáticas exigentes.
- Cálculo por sitio
- Define calibres y cimentación
- Se entrega con la obra
Traslúcida o blackout, y protección UV
El control térmico se elige al pedirla
La referencia de lona es la que fija cuánta luz pasa, y con ella el control térmico del espacio: traslúcida para una sombra luminosa, blackout para cortar el sol por completo. Las lonas llevan protección UV y tratamiento específico para quedarse a la intemperie.
- Traslúcida o blackout
- Protección UV
- Tratada para intemperie
Resistencia al viento certificada
Grado Beaufort 6-10
El grado de resistencia al viento está verificado por el método UNE EN 1932 y declarado entre 6 y 10 en la escala Beaufort, con los soportes de instalación de la tabla de cargas del manual de colocación. Las prestaciones y la seguridad se declaran conforme a UNE EN 13561, con declaración de conformidad CE.
- Beaufort 6-10 (UNE EN 1932)
- UNE EN 13561
- Declaración CE
La doble curvatura evacúa el agua
Sin canal y sin pendiente construida
La membrana no lleva canal: es su propia geometría de doble curvatura la que conduce el agua hacia los puntos bajos. Por eso el mantenimiento consiste en retirar lo que se acumule sobre la lona y en sus desagües —hojarasca sobre todo, si hay árboles de hoja caduca cerca—: un desagüe obstruido es lo único que hace rebosar una membrana.
- Doble curvatura
- Sin canal
- Limpiar los desagües
Preguntas frecuentes
¿Cuándo una tensoestructura es «especial»?
Cuando sobrepasa la medida estándar de su tipo. Los tres umbrales son: más de 362 m² en una membrana tipo pañuelo, más de 198 m² en una autoportante y más de 103 m² en una de pared.
Por encima de esas superficies la geometría se rediseña entera y el cálculo estructural deja de ser una adaptación del tipo base.
¿Cuántas puntas puede tener?
De 3 a 8 puntas de tensión, con cables o tensores.
¿Cómo se calcula una membrana de gran formato?
Con cálculo estructural incluido, hecho para el sitio de instalación y para cualquier carga producida por viento y lluvia. La resistencia al viento es de grado Beaufort 6-10, verificada por el método UNE EN 1932, y las prestaciones siguen UNE EN 13561 con declaración de conformidad CE.
¿De qué es la lona?
Lona PVC importada marca Pergotex sobre fibras de poliéster de alta tenacidad, traslúcida o blackout, con protección UV, impermeable y tratada para intemperie. Los accesorios metálicos son acero inoxidable AISI 304 y no necesitan mantenimiento.
¿Qué garantía tiene?
Dos años desde la fecha de factura.
¿Cómo se cotiza un proyecto especial?
Siempre con cálculo estructural propio, que va incluido. Pesan la superficie, la geometría, el número de puntas de tensión, el acero estructural que exija el cálculo y la cimentación de los anclajes.
Otros modelos de Tensoestructuras
Toda la línea de Tensoestructuras
Proyectos con Especial
Cotiza tu membrana especial
Una membrana especial no se cotiza sobre un catálogo: se calcula. Cuéntanos el área que hay que cubrir, de qué tipo es la geometría que tienes en mente y qué apoyos admite el sitio, y un asesor te dice qué configuración de mástiles y puntas de tensión corresponde y qué cálculo estructural lleva. Fabricamos e instalamos en toda Colombia, con sedes en Cali, Bogotá, Medellín y Barranquilla.
